[Flutter] MediaPipe로 스켈레톤 추출하기

0. 준비

아래 라이브러리를 사용해서 사람의 skeleton을 뽑아보겠습니다.ㅎㅎ우와 신난다

https://github.com/flutter-ml/google_ml_kit_flutter

GitHub - flutter-ml/google_ml_kit_flutter: A flutter plugin that implements Google's standalone ML Kit



제가 만들고자 하는 것은 다음과 같습니다.

• 앱의 camera를 이용해
• 실시간으로
• 사람의 skeleton을 추출하는 것

추축하고자 하는 최종 결과물을 아래와 같습니다.

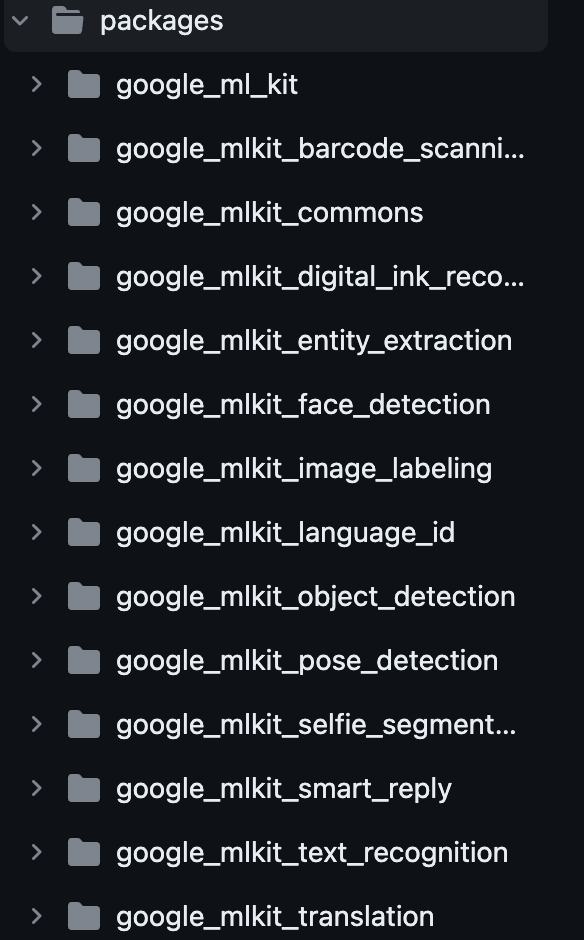

packages를 보시면 되게 여러가지 라이브러리들이 있는 걸 볼 수 있는데요,

저는 이 중에 Pose(google_mlkit_pose_detection)만 사용할 것입니다!



+ google_ml_lit_pose_detection은 mediapipe기반이라 skeleton을 뽑아오는 것도 mediapipe의 것과 같습니다.(33개의 포인트+각 포인트별 x, y, z 좌표)

+ 기존의 google_mlkit_pose_detection의 코드에는 갤러리에서 이미지를 가져와서 포즈가 몇 개인지를 추출하는 기능도 있는데, 저는 이 코드는 제외하고 실시간 동영상에서만 포즈를 추출하도록 하겠습니다~



자세한 설명은 아래 공식 문서를 참고해주세요!

https://developers.google.com/ml-kit/vision/pose-detection?hl=ko

자세 인식  |  ML Kit  |  Google Developers

---

1. 앱 생성

flutter create test_get_skeleton

---

2. 의존성 추가

google ml kit의 다양한 함수들을 사용하기 위한 라이브러리,

google ml kit의 media pipe 라이브러리

camera 라이브러리를 추가해주세요.

dependencies:
	// ...
    google_mlkit_commons: ^0.3.0
    google_mlkit_pose_detection: ^0.6.0
    camera: ^0.10.4

---

3. 코드 작성

그리고는 아래 5개의 파일을 추가해주시면 됩니다!

1. pose_painter.dart: 추출된 스켈레톤을 화면에 그려주는 클래스(기존 깃허브에 있던 파일과 동일)

import 'package:flutter/material.dart';
import 'package:google_mlkit_pose_detection/google_mlkit_pose_detection.dart';

import 'coordinates_translator.dart';

// 스켈레톤을 화면에 그려주는 클래스(추출된 포즈의 관절 랜드마크 배열, 이미지 크기, 이미지 회전 정보)
// translateX, translateY를 사용해 추출된 좌표를 휴대폰 화면 크기에 맞게 변형하여 그려줌
class PosePainter extends CustomPainter {
  PosePainter(this.poses, this.absoluteImageSize, this.rotation);

  // 추출된 포즈의 랜드마크 리스트
  final List<Pose> poses;
  // 이미지 크기
  final Size absoluteImageSize;
  // 이미지 회전 정보
  final InputImageRotation rotation;

  @override
  void paint(Canvas canvas, Size size) {

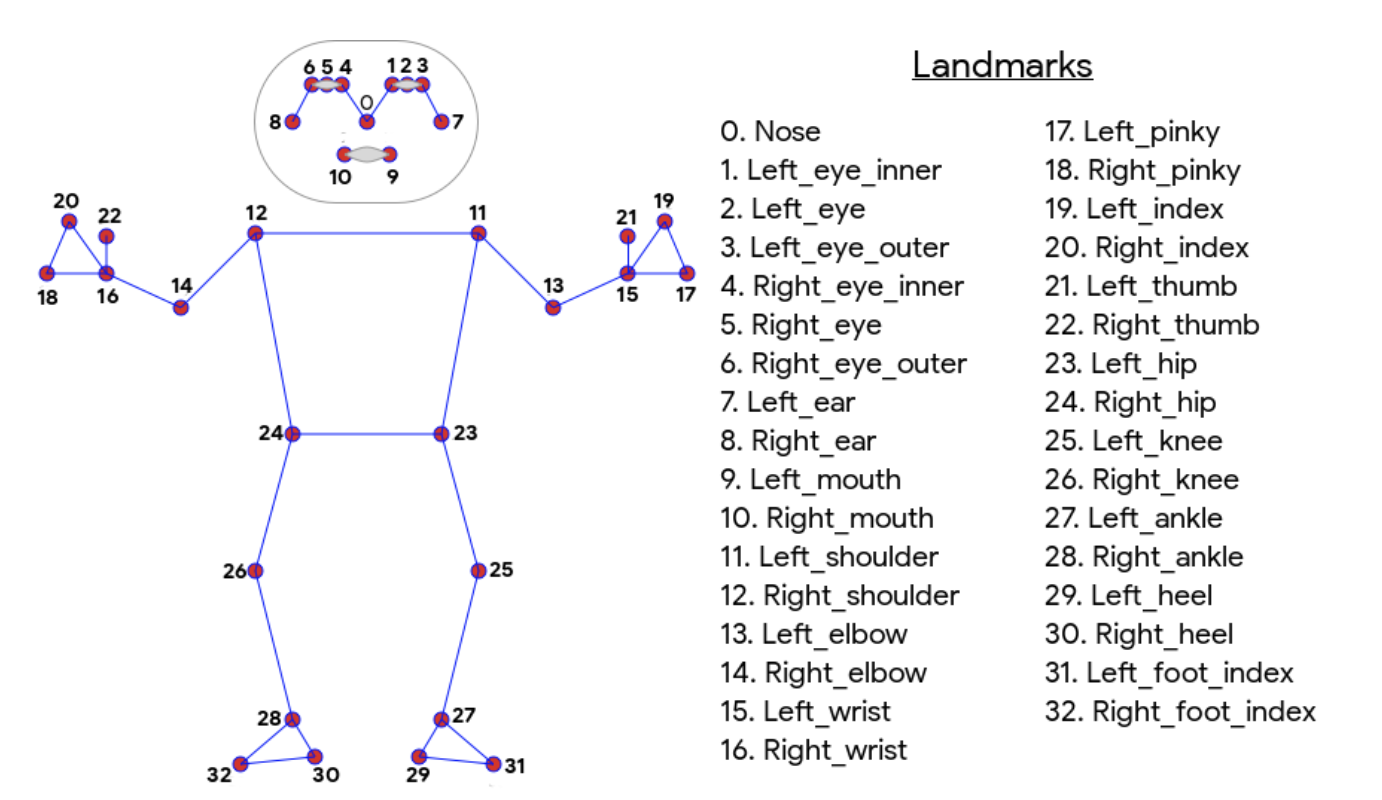

    // 초록: 33개의 관절 포인트(랜드마크) 색깔
    final paint = Paint()
      ..style = PaintingStyle.stroke
      ..strokeWidth = 4.0
      ..color = Colors.green;

    // 노랑: 왼쪽 선 색깔(왼팔~왼다리)
    final leftPaint = Paint()
      ..style = PaintingStyle.stroke
      ..strokeWidth = 3.0
      ..color = Colors.yellow;

    // 초록: 오른쪽 선 색깔(오른팔~오른다리)
    final rightPaint = Paint()
      ..style = PaintingStyle.stroke
      ..strokeWidth = 3.0
      ..color = Colors.blueAccent;

    // 추출된 관절 포인트 갯수만큼 점 그리기
    for (final pose in poses) {
      pose.landmarks.forEach((_, landmark) {
        canvas.drawCircle(
            Offset(
              translateX(landmark.x, rotation, size, absoluteImageSize),
              translateY(landmark.y, rotation, size, absoluteImageSize),
            ),
            1,
            paint);
      });

      // 점1과 점2를 선으로 이어주는 함수(랜드마크 타입1, 랜드마크 타입2, 선 색깔 타입)
      void paintLine(
          PoseLandmarkType type1, PoseLandmarkType type2, Paint paintType) {
        final PoseLandmark joint1 = pose.landmarks[type1]!;
        final PoseLandmark joint2 = pose.landmarks[type2]!;
        canvas.drawLine(
            Offset(translateX(joint1.x, rotation, size, absoluteImageSize),
                translateY(joint1.y, rotation, size, absoluteImageSize)),
            Offset(translateX(joint2.x, rotation, size, absoluteImageSize),
                translateY(joint2.y, rotation, size, absoluteImageSize)),
            paintType);
      }

      //Draw arms
      paintLine(
          PoseLandmarkType.leftShoulder, PoseLandmarkType.leftElbow, leftPaint);
      paintLine(
          PoseLandmarkType.leftElbow, PoseLandmarkType.leftWrist, leftPaint);
      paintLine(PoseLandmarkType.rightShoulder, PoseLandmarkType.rightElbow,
          rightPaint);
      paintLine(
          PoseLandmarkType.rightElbow, PoseLandmarkType.rightWrist, rightPaint);

      //Draw Body
      paintLine(
          PoseLandmarkType.leftShoulder, PoseLandmarkType.leftHip, leftPaint);
      paintLine(PoseLandmarkType.rightShoulder, PoseLandmarkType.rightHip,
          rightPaint);

      //Draw legs
      paintLine(PoseLandmarkType.leftHip, PoseLandmarkType.leftKnee, leftPaint);
      paintLine(
          PoseLandmarkType.leftKnee, PoseLandmarkType.leftAnkle, leftPaint);
      paintLine(
          PoseLandmarkType.rightHip, PoseLandmarkType.rightKnee, rightPaint);
      paintLine(
          PoseLandmarkType.rightKnee, PoseLandmarkType.rightAnkle, rightPaint);
    }
  }

  @override
  bool shouldRepaint(covariant PosePainter oldDelegate) {
    return oldDelegate.absoluteImageSize != absoluteImageSize ||
        oldDelegate.poses != poses;
  }
}



2. coordinates_translator.dart: 추출된 스켈레톤을 절대좌표에서 상대좌표로 변경하는 함수

import 'dart:io';
import 'dart:ui';

import 'package:google_mlkit_commons/google_mlkit_commons.dart';

// 추출된 스켈레톤 좌표를 핸드폰 화면에 맞게 좌표 변형
double translateX(
    double x, InputImageRotation rotation, Size size, Size absoluteImageSize) {
  switch (rotation) {
    case InputImageRotation.rotation90deg:
      return x *
          size.width /
          (Platform.isIOS ? absoluteImageSize.width : absoluteImageSize.height);
    case InputImageRotation.rotation270deg:
      return size.width -
          x *
              size.width /
              (Platform.isIOS
                  ? absoluteImageSize.width
                  : absoluteImageSize.height);
    default:
      return x * size.width / absoluteImageSize.width;
  }
}

double translateY(
    double y, InputImageRotation rotation, Size size, Size absoluteImageSize) {
  switch (rotation) {
    case InputImageRotation.rotation90deg:
    case InputImageRotation.rotation270deg:
      return y *
          size.height /
          (Platform.isIOS ? absoluteImageSize.height : absoluteImageSize.width);
    default:
      return y * size.height / absoluteImageSize.height;
  }
}



3. camera_view.dart: 카메라 화면 UI+ 카메라에서 이미지 받아와서 포즈 추출기에 전달 + 스켈레톤 그려주기 + 줌인 줌아웃 기능 + 전면 후면 카메라 전환 기능

import 'dart:io';

import 'package:camera/camera.dart';
import 'package:flutter/foundation.dart';
import 'package:flutter/material.dart';
import 'package:google_mlkit_commons/google_mlkit_commons.dart';

import '../main.dart';

// 카메라 화면
class CameraView extends StatefulWidget {
  const CameraView(
      {Key? key,
      required this.customPaint,
      required this.onImage,
      this.initialDirection = CameraLensDirection.back})
      : super(key: key);
  // 스켈레톤을 그려주는 객체
  final CustomPaint? customPaint;
  // 이미지 받을 때마다 실행하는 함수
  final Function(InputImage inputImage) onImage;
  // 카메라 렌즈 방향 변수
  final CameraLensDirection initialDirection;

  @override
  State<CameraView> createState() => _CameraViewState();
}

class _CameraViewState extends State<CameraView> {
  // 카메라를 다루기 위한 변수
  CameraController? _controller;
  // 카메라 인덱스
  int _cameraIndex = -1;
  // 확대 축소 레벨
  double zoomLevel = 0.0, minZoomLevel = 0.0, maxZoomLevel = 0.0;
  // 카메라 렌즈 변경 변수
  bool _changingCameraLens = false;

  @override
  void initState() {
    super.initState();

    // 카메라 설정. 기기에서 실행 가능한 카메라, 카메라 방향 설정...
    if (cameras.any(
      (element) =>
          element.lensDirection == widget.initialDirection &&
          element.sensorOrientation == 90,
    )) {
      _cameraIndex = cameras.indexOf(
        cameras.firstWhere((element) =>
            element.lensDirection == widget.initialDirection &&
            element.sensorOrientation == 90),
      );
    } else {
      for (var i = 0; i < cameras.length; i++) {
        if (cameras[i].lensDirection == widget.initialDirection) {
          _cameraIndex = i;
          break;
        }
      }
    }

    // 카메라 실행 가능하면 포즈 추출 시작
    if (_cameraIndex != -1) {
      _startLiveFeed();
    }
  }

  @override
  void dispose() {
    _stopLiveFeed();
    super.dispose();
  }

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      // 카메라 화면 보여주기 + 화면에서 실시간으로 포즈 추출
      body: _liveFeedBody(),
      // 전면<->후면 변경 버튼
      floatingActionButton: _floatingActionButton(),
      floatingActionButtonLocation: FloatingActionButtonLocation.centerFloat,
    );
  }

  // 전면<->후면 카메라 변경 버튼
  Widget? _floatingActionButton() {
    if (cameras.length == 1) return null;
    return SizedBox(
        height: 70.0,
        width: 70.0,
        child: FloatingActionButton(
          onPressed: _switchLiveCamera,
          child: Icon(
            Platform.isIOS
                ? Icons.flip_camera_ios_outlined
                : Icons.flip_camera_android_outlined,
            size: 40,
          ),
        ));
  }

  // 카메라 화면 보여주기 + 화면에서 실시간으로 포즈 추출
  Widget _liveFeedBody() {
    if (_controller?.value.isInitialized == false) {
      return Container();
    }

    final size = MediaQuery.of(context).size;
    // 화면 및 카메라 비율에 따른 스케일 계산
    // 원문: calculate scale depending on screen and camera ratios
    // this is actually size.aspectRatio / (1 / camera.aspectRatio)
    // because camera preview size is received as landscape
    // but we're calculating for portrait orientation
    var scale = size.aspectRatio * _controller!.value.aspectRatio;

    // to prevent scaling down, invert the value
    if (scale < 1) scale = 1 / scale;

    return Container(
      color: Colors.black,
      child: Stack(
        fit: StackFit.expand,
        children: <Widget>[
          // 전면 후면 변경 시 화면 변경 처리
          Transform.scale(
            scale: scale,
            child: Center(
              child: _changingCameraLens
                  ? const Center(
                      child: Text('Changing camera lens'),
                    )
                  : CameraPreview(_controller!),
            ),
          ),
          // 추출된 스켈레톤 그리기
          if (widget.customPaint != null) widget.customPaint!,
          // 화면 확대 축소 위젯
          Positioned(
            bottom: 100,
            left: 50,
            right: 50,
            child: Slider(
              value: zoomLevel,
              min: minZoomLevel,
              max: maxZoomLevel,
              onChanged: (newSliderValue) {
                setState(() {
                  zoomLevel = newSliderValue;
                  _controller!.setZoomLevel(zoomLevel);
                });
              },
              divisions: (maxZoomLevel - 1).toInt() < 1
                  ? null
                  : (maxZoomLevel - 1).toInt(),
            ),
          ),
          // if (_byteImage != null)
          //   Image.memory(_byteImage!, width: 100, height: 100),
          // if (_byteImage != null)
          //   Image(image: MemoryImage(_byteImage!), width: 100, height: 100),
        ],
      ),
    );
  }

  // 실시간으로 카메라에서 이미지 받기(비동기적)
  Future _startLiveFeed() async {
    final camera = cameras[_cameraIndex];
    _controller = CameraController(
      camera,
      ResolutionPreset.high,
      enableAudio: false,
    );
    _controller?.initialize().then((_) {
      if (!mounted) {
        return;
      }
      _controller?.getMinZoomLevel().then((value) {
        zoomLevel = value;
        minZoomLevel = value;
      });
      _controller?.getMaxZoomLevel().then((value) {
        maxZoomLevel = value;
      });
      // 이미지 받은 것을 _processCameraImage 함수로 처리
      _controller?.startImageStream(_processCameraImage);
      setState(() {});
    });
  }

  Future _stopLiveFeed() async {
    await _controller?.stopImageStream();
    await _controller?.dispose();
    _controller = null;
  }

  // 전면<->후면 카메라 변경 함수
  Future _switchLiveCamera() async {
    setState(() => _changingCameraLens = true);
    _cameraIndex = (_cameraIndex + 1) % cameras.length;

    await _stopLiveFeed();
    await _startLiveFeed();
    setState(() => _changingCameraLens = false);
  }

  // 카메라에서 실시간으로 받아온 이미치 처리: PoseDetectorView에서 받아온 함수인 onImage(이미지에 포즈가 추출되었으면 스켈레톤 그려주는 함수) 실행
  Future _processCameraImage(CameraImage image) async {
    final WriteBuffer allBytes = WriteBuffer();
    for (final Plane plane in image.planes) {
      allBytes.putUint8List(plane.bytes);
    }
    final bytes = allBytes.done().buffer.asUint8List();

    final Size imageSize =
        Size(image.width.toDouble(), image.height.toDouble());

    final camera = cameras[_cameraIndex];
    final imageRotation =
        InputImageRotationValue.fromRawValue(camera.sensorOrientation);
    if (imageRotation == null) return;

    final inputImageFormat =
        InputImageFormatValue.fromRawValue(image.format.raw);
    if (inputImageFormat == null) return;

    final planeData = image.planes.map(
      (Plane plane) {
        return InputImagePlaneMetadata(
          bytesPerRow: plane.bytesPerRow,
          height: plane.height,
          width: plane.width,
        );
      },
    ).toList();

    final inputImageData = InputImageData(
      size: imageSize,
      imageRotation: imageRotation,
      inputImageFormat: inputImageFormat,
      planeData: planeData,
    );

    final inputImage =
        InputImage.fromBytes(bytes: bytes, inputImageData: inputImageData);

    // PoseDetectorView에서 받아온 함수인 onImage(이미지에 포즈가 추출되었으면 스켈레톤 그려주는 함수) 실행
    widget.onImage(inputImage);
  }
}



4. pose_detector_view.dert: 카메라 뷰에서 받은 이미지 정보로 스켈레톤 추출

import 'package:flutter/cupertino.dart';
import 'package:flutter/material.dart';
import 'package:google_mlkit_pose_detection/google_mlkit_pose_detection.dart';
import 'package:test_get_skeleton/pose_painter.dart';

import 'camera_view.dart';

// 카메라에서 스켈레톤 추출하는 화면
class PoseDetectorView extends StatefulWidget {
  const PoseDetectorView({super.key});

  @override
  State<StatefulWidget> createState() => _PoseDetectorViewState();
}

class _PoseDetectorViewState extends State<PoseDetectorView> {
  // 스켈레톤 추출 변수 선언(google_mlkit_pose_detection 라이브러리)
  final PoseDetector _poseDetector =
      PoseDetector(options: PoseDetectorOptions());
  bool _canProcess = true;
  bool _isBusy = false;
  // 스켈레톤 모양을 그려주는 변수
  CustomPaint? _customPaint;
  // input Map
  Map<String, double> inputMap = {};

  @override
  void dispose() async {
    _canProcess = false;
    _poseDetector.close();
    super.dispose();
  }

  @override
  Widget build(BuildContext context) {
    // 카메라뷰 보이기
    return CameraView(
      // 스켈레톤 그려주는 객체 전달
      customPaint: _customPaint,
      // 카메라에서 전해주는 이미지 받을 때마다 아래 함수 실행
      onImage: (inputImage) {
        processImage(inputImage);
      },
    );
  }

  // 카메라에서 실시간으로 받아온 이미지 처리: 이미지에 포즈가 추출되었으면 스켈레톤 그려주기
  Future<void> processImage(InputImage inputImage) async {
    if (!_canProcess) return;
    if (_isBusy) return;
    _isBusy = true;
    // poseDetector에서 추출된 포즈 가져오기
    List<Pose> poses = await _poseDetector.processImage(inputImage);

    // 이미지가 정상적이면 포즈에 스켈레톤 그려주기
    if (inputImage.inputImageData?.size != null &&
        inputImage.inputImageData?.imageRotation != null) {
      final painter = PosePainter(poses, inputImage.inputImageData!.size,
          inputImage.inputImageData!.imageRotation);
      _customPaint = CustomPaint(painter: painter);
    } else {
      // 추출된 포즈 없음
      _customPaint = null;
    }
    _isBusy = false;
    if (mounted) {
      setState(() {});
    }
  }
}



5. main.dart

import 'dart:async';

import 'package:flutter/material.dart';

import 'package:camera/camera.dart';
import 'package:test_get_skeleton/pose_detector_view.dart';

// 카메라 목록 변수
List<CameraDescription> cameras = [];

Future<void> main() async {
  // 비동기 메서드를 사용함
  WidgetsFlutterBinding.ensureInitialized();
  // 사용 가능한 카메라 목록 받아옴
  cameras = await availableCameras();
  // 앱 실행
  runApp(const MyApp());
}

class MyApp extends StatelessWidget {
  const MyApp({super.key});

  @override
  Widget build(BuildContext context) {
    return const MaterialApp(
      debugShowCheckedModeBanner: false,
      home: Home(),
    );
  }
}

class Home extends StatelessWidget {
  const Home({super.key});

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: const Text('Pose Detection App'),
        centerTitle: true,
        elevation: 0,
      ),
      // 스켈레톤 추출
      body: const SafeArea(
        child: PoseDetectorView(),
      ),
    );
  }
}



+ 혹시 오류가 난다면...

버전 오류가 날 시 android의 app build gradle에서 minSdkVersion, targetSdkVersion을 아래와 같이 설정해주었습니다.(오류문에 버전 몇으로 바꾸라고 나와있었음.)

defaultConfig {
        //...
        minSdkVersion 21 //flutter.minSdkVersion
        targetSdkVersion 31 //flutter.targetSdkVersion
        //...
    }

---

자잔 이렇게 하면 코드는 끝입니다.

이제 앱 실행을 해볼 건데

터미널에 flutter clean, flutter run을 해서 앱을 실행해줘야지 실행이 원만하게 잘 되었습니다...

기존 플레이 버튼을 눌렀을때는 무한 로딩이,,,^^



결과

결과는 아래 영상과 같습니다!

KakaoTalk_Video_2023-05-22-11-42-06.mp4

5.42MB

캡쳐본도 살포시,,^

사람이 움직이는 순간 스무스하게 스켈레톤이 따라오진 않고 약~~간 버벅이는 느낌이 있지만 봐줄만 한 정도입니다.



미디어 파이프 쌩으로 연결해야하나 걱정 많았는데 라이브러리 하나로 이렇게 간단하게 연결할 수 있다니 넘 행복하군요,,,
