[Android] Clean Architecture / MVVM

목차

1. Clean Architecture 간단 설명2. MVVM 설명3. MVVM을 사용한 Clean Architecture 설명4. 프로젝트에서 Clean Architecture를 사용하는 법

---

글 작성에 앞서, 전에 작성한 앱 아키텍처 내용을 다시 한 번 숙지하면 좋을 것 같아서 링크 달아둠!https://min-wachya.tistory.com/209

[Android/Kotlin]Udemy 강의 정리: #8: App Architecture with Android Jetpack(1) (UI Layer, Data Layer)

---

1.  Clean Architecture 간단 설명

Clean Architecture란?

아래에서 자세히 설명

• 변경이 용이하고(유연) + 의존성을 줄이고 + 테스트 가능하고 + 유지 관리 쉽게 하기 위한 개념
• 소스 코드를 보는 것만으로 프로그램이 수행하는 작업을 식별할 수 있는 소프트웨어 개발 방법

---

2. MVVM 설명

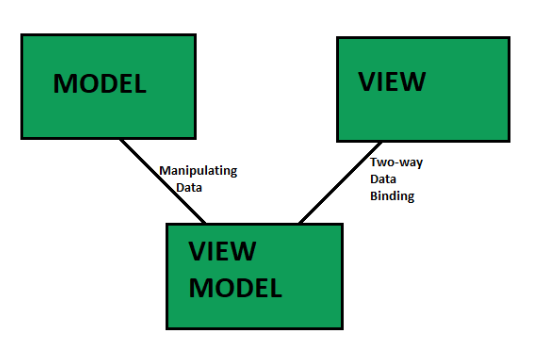

MVVM이란?

(Model - View - View Model)

로직을 사용자 인터페이스 제어에서 분리하는 소프트웨어 설계 프레임워크

• Model: (재사용 가능한 코드– DATA)
  • 애플리케이션 도메인 데이터와 동작을 캡슐화하는 비즈니스 객체
  • 데이터 보관
• View: (플랫폼 고유의 코드– USER INTERFACE )
  • 사용자에게 표시되는 포맷된 데이터
• View Model: ( 재사용 가능한 코드 – LOCICIC )
  • Model과 View 사이의 연결
  • 또는 모델에서 데이터를 가져와 View에 표시



특징:

• 애플리케이션의 LifeCycle 상태가 유지됨
• UI 컴포넌트는 Business Logic에서 분리됨
• Business Logic은 데이터베이스 조작에서 제외됨
• 알기 쉽고 읽기 쉬움

---

3. MVVM을 사용한 Clean Architecture 설명

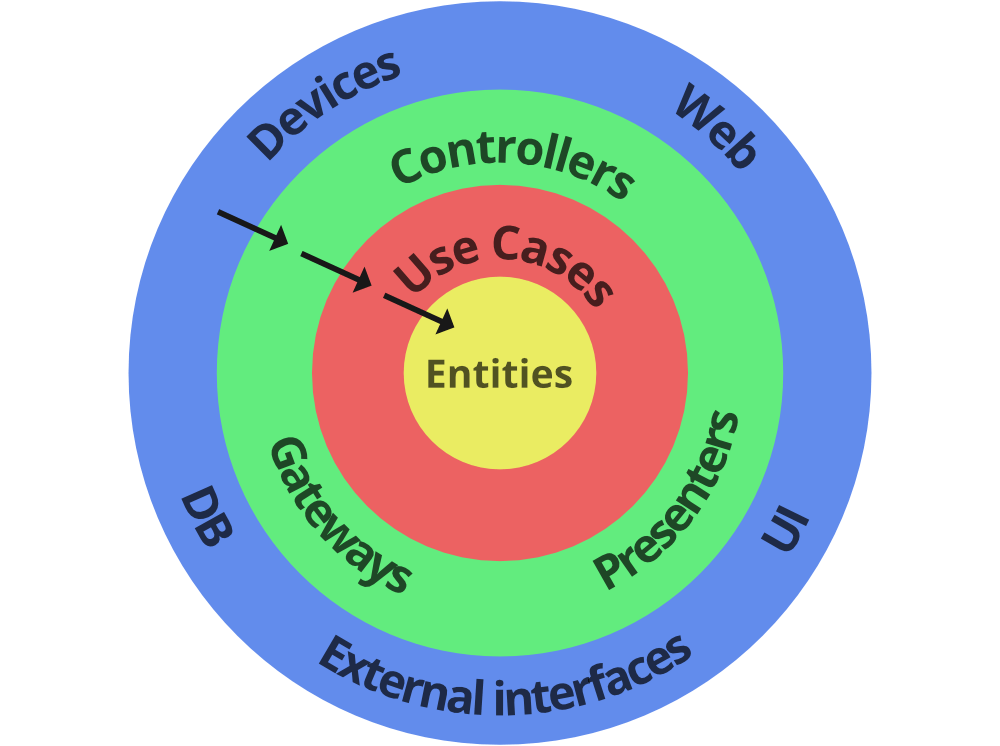

그림 설명:

1. 추상화 원리: 가장 추상적인 원은 중앙에, 가장 구체적인 원은 바깥쪽에 있음
   • 내부 그룹: 비즈니스 로직을 포함
   • 외부 그룹: 구현 세부 사항을 포함
2. 의존관계 규칙: 각 원이 가장 가까운 내부 원에만 의존할 수 있음

클린 아키텍처 장점

• 표준 MVVM보다 테스트 쉬움
• 완벽하게 큐레이션된 분리(가장 큰 장점)
• 사용하기 쉬운 패키지 구조
• 프로젝트를 쉽게 실행 가능
• 새 기능 빠르게 구현 가능

클린 아키텍처 단점

• 학습 곡선이 가파름. 모든 수준의 상호 작용 방식을 학습하는 데 시간이 걸림
• 추가 클래스가 많기 때문에 정교함이 낮은 어플리케이션에는 적합하지 않음

---

Clean Architecture를 사용한 MVVM의 그래프

• Presentation: UI와 상호작용하는 레이어
• Domain: 앱의 비즈니스 로직을 저장
• Use cases: == Interactor. 각 개별 기능 또는 비즈니스 논리 단위(한 개의 행동을 담당)
• Data: 모든 데이터 소스는 넓은 의미로 정의됨
• Framework: Android SDK와의 인터페이스 및 구체적인 데이터 계층 구현 구현

1) Presentation:

UI(Activity, Fragment), Presenter 및 ViewModel을 포함

즉 화면과 입력에 대한 처리 등 UI와 직접적으로 관련된 부분을 담당함

특징: Presentation 레이어는 Domain과 Data 레이어를 포함하고 있음



2) Domain:

앱의 비즈니스 로직을 포함하고 비즈니스 로직에서 필요한 Model 과 UseCase를 포함

특징: Presentation, Data 레이어와 독립적



3) Data:

Repositoy 구현체

Cache, Room DB, Dao, Model 서버API(Retrofit2) 을 포함하고 있으며 로컬 또는 서버 API와 통신하여 데이터를 CRUD 하는 역할

Mapper 클래스 포함: DB로 부터 받아온 데이터 모델과 UI에 맞는 데이터 모델 간의 변환

특징: Domain 레이어를 포함

---

참고 그림

이 그림의 흐름대로 클린 아키텍처를 설명해보려고 한다,,!!!

(이 글의 내용을 번역 + 내가 이해한대로 정리해봤다.)

1. Presentation layer

•  사용자가 UI와의 상호작용을 한다(Event  등).

1-1. View (ViewController)

• 화면 표시, 사용자의 터치 이벤트 등의 Event를 Presenter에 통지한다.
• Presenter에서 받은 Model의 data나 Status에 따라 View의 표시를 바꾼다(ex. TextView의 text 갱신...).

1-2. Presenter

• View에서 Event를 받고, 필요하면 Event에 응하는 UseCase를 실행한다.
• UseCase에서 받은 data를 View에 보낸다.
• (View가 어떤 구성으로 되어있는 알지 못한다.)

2. Domain layer

• 앱 비즈니스 로직을 당담한다.

2-1. UseCase

• UseCase에 필요한 로직 처리를 기술한다.
  • 어떤 데이터를 어떻게 받아올지 기술
• UI에 직접 관여하지 않는다(View, ViewController에서 직접 참조되지 않음).

2-2. Translater

• UseCase에서 얻은 Entity를 Presentation layer에서 사용하는 Model로 변환한다.
  • View에서 사용하기 위해서 최적화된 Model을 작성한다.

2-3. Repository

• UseCase에서 얻고자 하는 data의 CRUD I/F를 기술한다.
  • 데이터를 얻는 데에 필요한 DataStore에 데이터 처리 요청을 한다.
• (Repository는 데이터를 다루는 I/F를 정의하지만, 어떻게 데이터를 다룰지는 모른다.)
• (Domain layer으로 기술했지만, Domain층과 Data층의 I/F이다.)

3. Data layer

• 통신과 데이터 관리의 논리를 담당한다.

3-1. DataStore

• data를 실제로 얻고, 갱신하는 처리를 기술한다.
• 서버로부터 data를 얻을지, DB나 Cash의 데이터를 사용할지도 여기서 판단한다.
• 여러 DataStore를 다루는 경우는 Factory 패턴을 이용하여 Repository가 Data 종별을 의식하지 않는 설계로 구현한다.

3-2. Entity

• DataStore에서 다룰 수 데이터의 정적인 모델이다.
• Entity를 직접 조작하지 않고, Value object로 사용한다.
• (Entity는 Presentation layer에서 사용되지 않음)

---

4. 프로젝트에서 Clean Architecture를 사용하는 법

패키지 구조를 아래와 같이 하고, 각 패키지에 맞게 클래스/인터페이스 등을 작성하면 된다.

(!! 패키지 구조와 이름은 사용하는 사람에 따라 달라질 수 있음 !!)

• presentation
  • views
  • base
  • utils
• di
  • module
• domain
  • repository
  • api
  • db
  • model
  • mapper
  • utils
• data
  • remote
  • repository



구현 내용은,,, 정말 다들 달라서

android clean architecture package structure<구글링해서 살펴보면 좋을 거 같다!!



아래 깃허브에서 클린 아키텍처를 사용해서 프로젝트를 구성한 자세한 내용을 확인할 수 있다.

(내 깃허브 아님)

https://github.com/android10/Android-CleanArchitecture

GitHub - android10/Android-CleanArchitecture: This is a sample app that is part of a series of blog posts I have written about h

---
